首頁> 產品與服務> 球閥系列 球閥系列
產品詳情：

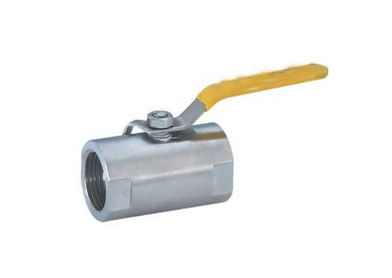

產品編號：廣式球閥
公稱壓力： 2.5～6.4Mpa
適用溫度：-20℃～+150℃
制造材料：碳鋼、1Cr18Ni9Ti﹑304﹑316
結構簡單﹑操作方便﹑流體阻力小﹑密封性能可靠﹑保證開關10000使用壽命以上，適用于多種連接管路形式。
| 材質 | 不銹鋼 | 連接形式 | 內螺紋 |
| 結構形式 | 固定球球閥 | 公稱通徑 | 1/4″-2（mm） |
| 適用介質 | 水 | 壓力環境 | 低壓 |
| 工作溫度 | 常溫 | 標準 | 美標 |
| 流動方向 | 雙向 | 驅動方式 | 手動 |
| 零部件及配件 | 閥桿 | 用途 | 截止 |
| 類型(通道位置) | 二通式 | 作用對象 | 石油、化工、化學纖維、冶煉、醫藥機械、造紙、保溫制冷、機械設備、食品、電力、水利、建筑、航空航天、海底工程、 航海造船、環保、鍋爐熱變換器等行業 |
產品型號：Q11F-16/25
| 適用介質 | 型號 | 閥體 | 球體、閥桿 | 手柄 | 密封圈 | 墊片、填料 | ||
| 水、蒸汽、油品 | Q11F-16C、Q11F-25C Q11F-40C、Q11F-64C | A105、45 | 1Cr18/Cr18Ni9Ti | 不銹鋼 SS304 | 聚四氟乙烯 增強聚四氟乙烯 對位聚苯 | 聚四氟乙烯 對位聚苯 | ||
| 硝酸類 | Q11F-16P、Q11F-25P Q11F-40P、Q11F-64P | SS304/1Cr18Ni9Ti | SS304/1Cr18Ni9Ti | |||||
| 醋酸類 | Q11F-16R、Q11F-25R Q11F-40R、Q11F-64R | SS316/1Cr18Ni12Mo2Ti | SS316/1Cr18Ni12Mo2Ti | |||||
| 主要尺寸 | 單位:mm | |||||||
| 公稱通徑 | 管螺紋 | 尺寸 | 重量WT(g) | |||||
| d | L | W | H | E | D | D | ||
| 6 | 1/4" | 5 | 60 | 110 | 56 | 11.5 | 30 | 320 |
| 10 | 3/8" | 8 | 60 | 110 | 58 | 11.5 | 31 | 320 |
| 15 | 1/2" | 10.5 | 60 | 110 | 58 | 14 | 32 | 350 |
| 20 | 3/4" | 13 | 67.3 | 110 | 62 | 15 | 38 | 430 |
| 25 | 1" | 17 | 73 | 110 | 68 | 15 | 45 | 570 |
| 32 | 1 1 /4" | 22 | 90 | 150 | 75 | 18 | 53.4 | 1000 |
| 40 | 1 1 /2" | 25 | 97.5 | 150 | 83 | 19 | 63 | 1550 |
| 50 | 2" | 32 | 112 | 150 | 90 | 19 | 73 | 2170 |
| 65 | 2 1 /2" | 40 | 132 | 180 | 95 | 21 | 92 | 3625 |
| 80 | 3" | 50 | 156 | 220 | 100 | 27 | 109 | 5800 |
| 100 | 4" | 65 | 196 | 220 | 115 | 29 | 138 | 7200 |
