產品編號：二片式球閥

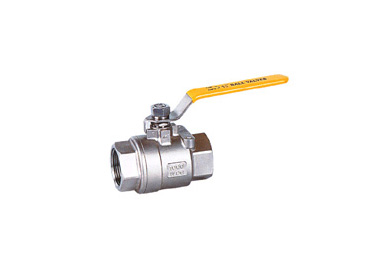

二片式球閥

兩片式球閥球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。 通常認為球閥適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。

公稱壓力：1.6-6.4MPA

適用介質：水、油、氣及某些腐蝕性液體。

驅動方式：手動、氣動、電動、液動等

主要特點性能：耐溫差變化大；常壓1.6MPA，2.5MPA，4.0MPA，6.4MPA；耐腐蝕

采用鑄鋼，碳鋼，不銹鋼301、304、316材料制成

連接方式：快裝、螺紋、焊接。

常用于食品、制藥、石油、電力、乳制品、飲料、化工和各種流體設備中。

主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的，如一片式球閥、二片式球閥、三片式球閥。

二片式球閥作用：主要用于開關、切斷或接通管路中的介質，亦可用于流體的調節與控制。

球閥應用：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。

球閥安裝注意事項：

（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。

（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。

（3）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。

（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。

（5）本類閥應安裝在管道的水平方向或垂直方向。

（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。

（7）與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。

主要零件材料

零件名稱	材質
密封圈	聚四氟乙烯PTFE	碳鋼
球體	不銹鋼SS316	碳鋼WCB
密封墊	聚四氟乙烯PTFE	聚四氟乙烯PTFE
閥蓋	不銹鋼CF8M	不銹鋼SS316
閥體	不銹鋼CF8M	不銹鋼CF8M
閥桿	不銹鋼SS316	不銹鋼SS316
止推墊圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
填料壓蓋螺母	不銹鋼SS304	不銹鋼SS304
墊圈	不銹鋼SS304	不銹鋼SS304
閥桿螺母	不銹鋼SS304	不銹鋼SS304
手柄套	不銹鋼SS304	塑料PLASTIC
手柄	塑料	不銹鋼SS304

Q41F兩片式球閥技術規范

設計依據	GB系列	API系列
設計標準	GB/T12237	API6D	ANSI B16.34
法蘭連接結構長度	GB/T12221	API6D	ANSI B16.10
結構長度（焊接）	GB/T15188.1	API6D	ANSI B16.10
連接法蘭	GB/T9113 JB/T79 Hg20592	ANSI B16.5 B16.47
對焊端	GB/T12224	ANSI B16.25
試驗和檢驗	GB/T9092	API6D	API598

主要連接尺寸及重量

SIZE	1/4"	3/8"	1/2"	3/4"	1"	1/4"	1/2"	2"	2/2"	3"	4"
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	55	55	65	75	88	102	110	125	162	189	260
H	50	50	60	64	71	78	86	95	130	148	180
E	100	100	130	130	165	165	190	190	250	250	280
