首頁> 產品與服務> 球閥系列 球閥系列
產品詳情：
產品編號：蝸輪球閥

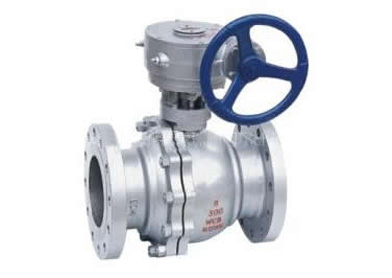

蝸輪球閥
球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。
在各種閥門中，球閥的流動阻力較小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。
球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。
| 材質 | 碳鋼 | 連接形式 | 法蘭 |
| 結構形式 | 浮動球球閥 | 公稱通徑 | 15-500（mm） |
| 適用介質 | 水 | 壓力環境 | 常壓 |
| 工作溫度 | 常溫 | 標準 | 國標 |
| 流動方向 | 單向 | 驅動方式 | 蝸輪 |
| 零部件及配件 | 執行器 | 用途 | 快速啟閉 |
| 類型(通道位置) | 二通式 | 作用對象 | 石油化工 |
主要零件材料
| 零件名稱 | 材 料 |
| 左右閥體 | 鑄鋼、不銹鋼、內襯F46、F3 |
| 帶桿球體 | 鑄鋼、不銹鋼、內外襯F46、F3 |
| 填料箱 | 鑄鋼、不銹鋼、內襯F46、F3 |
| 密封圈 | F4 |
| 填料 | F4 |
| 手 柄 | 鑄鋼 |
主要連接尺寸
| 公稱通徑 | PN1.6(MPa)主要外形尺寸和連接尺寸 | 重量 | ||||||||
| DN | L | D | D1 | D2 | f | b | z-φd | H | D0 | kg |
| 10 | 130 | 90 | 60 | 41 | 3 | 14 | 4-φ14 | 90 | 140 | 3.5 |
| 15 | 130 | 95 | 65 | 45 | 3 | 14 | 4-φ14 | 95 | 140 | 4 |
| 20 | 140 | 105 | 75 | 55 | 3 | 14 | 4-φ14 | 98 | 150 | 4.5 |
| 25 | 150 | 115 | 85 | 65 | 3 | 16 | 4-φ14 | 113 | 150 | 4.5 |
| 32 | 165 | 135 | 100 | 78 | 3 | 18 | 4-φ18 | 130 | 200 | 7 |
| 40 | 180 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 135 | 230 | 9 |
| 50 | 200 | 160 | 125 | 100 | 3.5 | 20 | 4-φ18 | 140 | 250 | 15 |
| 65 | 220 | 180 | 145 | 120 | 3.5 | 20 | 4-φ18 | 145 | 270 | 17 |
| 80 | 250 | 195 | 160 | 135 | 4 | 22 | 8-φ18 | 205 | 300 | 30 |
| 100 | 280 | 215 | 180 | 155 | 4 | 24 | 8-φ18 | 230 | 350 | 40 |
| 125 | 320 | 245 | 210 | 185 | 4 | 26 | 8-φ18 | 252 | 400 | 60 |
| 150 | 360 | 280 | 240 | 210 | 4 | 28 | 8-φ23 | 283 | 600 | 75 |
| 200 | 400 | 335 | 295 | 265 | 5 | 32 | 8-φ23 | 325 | 700 | 130 |
| 250 | 450 | 405 | 355 | 320 | 5 | 36 | 12-φ26 | 370 | 800 | 160 |
