產品詳情：

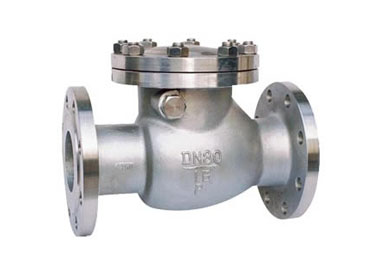

不銹鋼旋啟式止回閥用途及特點：該產品嚴格按 GB12236 標準設計制造，銷軸與閥瓣連接采用內裝式結構，性能優良，密封更可靠。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
旋啟式止回閥的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟 或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。
執行標準：
設計制造： GB12236
結構長度： GB12221
連接法蘭： JB/T79-1994
試驗與檢驗： JB/T9092-1999
適用介質為：水、油品、蒸汽、酸性介質等
主要零件材料
| 零件名稱 | 材 料 | |
| 閥體、閥蓋 | 碳素鑄鋼 | 不銹鋼 |
| 閥瓣 | 碳素鑄鋼＋硬制合金碳 | 不銹鋼＋硬制合金 |
| 搖桿 | 素鑄 | 不銹鋼 |
主要性能規范：
| 試驗壓力 | 公稱壓力（ MPa ） | ||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | |
| 殼體試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 |
| 密封試驗 | 1.8 | 2.8 | 4.4 | 7.1 | 11.0 |
| 閥體材料 | WCB(C) | CF8(P) | CF 8M (R) | WC6 | WC9 |
| 工作溫度 | ≤ 425 | ≤ 100 | ≤ 100 | ≤ 550 | ≤ 550 |
| 適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 | 水、蒸汽 | 水、蒸汽 |
主要連接尺寸：
| 公稱通徑 | PN1.6/2.5MPa | PN4.0MPa | PN6.4/10.0MPa | |||||
| L | H | L | H | L | H | |||
| 系列 1 | 系列 2 | 系列 1 | 系列 2 | |||||
| DN40 | 200 | 200 | 130 | 200 | 200 | 130 | 260 | 160 |
| DN50 | 230 | 230 | 135 | 230 | 230 | 135 | 300 | 170 |
| DN65 | 290 | 290 | 145 | 290 | 290 | 145 | 340 | 180 |
| DN80 | 310 | 310 | 175 | 310 | 310 | 175 | 380 | 245 |
| DN100 | 350 | 350 | 200 | 350 | 350 | 200 | 430 | 290 |
| DN125 | 400 | 400 | 255 | 400 | 400 | 255 | 500 | 320 |
| DN150 | 480 | 480 | 320 | 480 | 480 | 320 | 550 | 360 |
| DN200 | 495 | 550 | 380 | 533 | 550 | 380 | 650 | 430 |
| DN250 | 622 | 650 | 440 | 622 | 650 | 440 | 775 | 505 |
| DN300 | 698 | 750 | 480 | 711 | 750 | 520 | 900 | 555 |
| DN350 | 787 | 850 | 530 | 838 | 850 | 540 | 1025 | 595 |
| DN400 | 864 | 950 | 560 | 864 | 950 | 590 | 1150 | 680 |
| DN450 | 978 | 1050 | 620 | 978 | 1050 | 650 | 1275 | 780 |
| DN500 | 978 | 1150 | 655 | 978 | 1150 | 720 | 1400 | 970 |
