產品詳情：

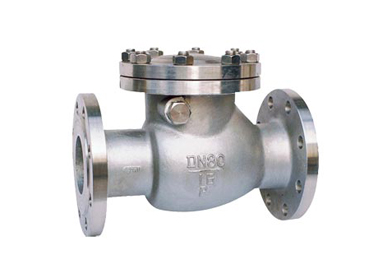

產品編號：H44W止回閥
【標準材料】
| 部件 PART | 材料 MATERIAL | |
| 閥體 Body | A 351 Gr. CF8M | |
| 閥蓋 Cover | A 351 Gr. CF8M | |
| 閥瓣 Disc | A 351 Gr. CF8M | |
| 鉸鏈 Hinge | A 351 Gr. CF8M | |
| 銷釘 Pin | Gr. 316 | |
| 閥瓣螺母 Disc nut | Gr. 8M | |
| 閥蓋螺絲 Cap screw | Gr. B8M | |
| 閥蓋螺母 Cover nut | Gr. 8M | |
| 密封墊 Gasket | SX GX | 含不銹鋼聚四氟乙烯 Teflon with stainless 含不銹鋼石墨 Graphite with stainless |
| 銘牌 Name plate | 不銹鋼 Stainless steel |
【法蘭標準】
| 磅級 CLASS | 型號 FIGURE NUMBERS |
| 150 | 0114C-13SX or GX |
| 300 | 1114C-13SX or GX |
【螺紋-承插焊接】
| 磅級 CLASS | 型號 FIGURE NUMBERS |
| 800 | 2114C-13SX or GX |
【尺寸及重量】
| 通徑 SIZE | 法蘭，ASME 150 (PN 20) FLANGED, ASME 150 (PN 20) | 法蘭，ASME 300 (PN 50) FLANGED, ASME 300 (PN 50) | 螺紋-承插焊接，ASME 800 THREADED-SOCKET WELD, ASME 800 | ||||||||||||
| in mm | A | B | C | D | 重量 WEIGHT lb (kg) | A | B | C | D | 重量 WEIGHT lb (kg) | A | B | C | D | 重量 WEIGHT lb (kg) |
| 1/2 15 | 4.25 108 | 3.08 78 | 2.87 73 | 0.62 15.7 | 5 2.3 | 6.00 152 | 3.16 80 | 2.87 73 | 0.62 15.7 | 7 3.2 | 3.75 95 | 3.03 77 | 2.87 73 | 0.62 15.7 | 4 1.8 |
| 3/4 20 | 4.62 117 | 3.10 79 | 2.87 73 | 0.75 19 | 6 2.7 | 7.00 178 | 3.20 81 | 2.87 73 | 0.75 19 | 8 3.6 | 3.75 95 | 3.01 76 | 2.87 73 | 0.75 19 | 5 2.3 |
| 1 25 | 5.00 127 | 3.31 84 | 3.12 79 | 1.00 25.4 | 8 3.6 | 8.50 216 | 3.47 88 | 3.12 79 | 1.00 25.4 | 12 5.4 | 5.00 127 | 3.26 83 | 3.12 79 | 1.00 25.4 | 7 3.2 |
| 11/2 40 | 6.00 152 | 4.56 116 | 4.00 102 | 1.50 38.1 | 16 7.3 | 9.50 241 | 4.69 119 | 4.00 102 | 1.50 38.1 | 24 10.9 | 6.00 152 | 4.48 114 | 4.00 102 | 1.50 38.1 | 12 5.4 |
