首頁> 產品與服務> 不銹鋼閥門系列> 不銹鋼蝶閥系列不銹鋼蝶閥系列

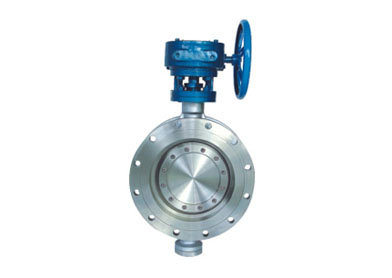

硬密封蝶閥

發布日期:[2014-11-13]　點擊數：

產品詳情：

產品編號：硬密封蝶閥

產品特點

本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。

材質	鑄鐵	連接形式	法蘭
結構形式	垂直板式	適用介質	水
壓力環境	高壓	工作溫度	高溫
標準	國標	流動方向	雙向
驅動方式	手動	零部件及配件	閥體
公稱通徑	50-2000	安裝尺寸	50-1200

主要技術參數

公稱通經DN（mm)	50～2000
公稱藥理PN（MPa)	0.6	1.0	1.6	2.5
密封試驗(MPa)	0.66	1.1	1.76	2.75
強度試驗(MPa)	0.9	1.5	2.4	3.75
適用溫度	碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

要零部件材料

零件名稱	材料
閥體	WCB、合金鋼、不銹鋼、QT450-10
蝶板	WCB、合金鋼、不銹鋼、QT450-10
閥軸	2Cr13不銹鋼、合金鋼
密封圈	不銹鋼圈
填料	柔性石墨

執行標準

制造標準	JB/T 8527-97
法蘭標準	GB9113-2000
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

D73H-10/16/25/對夾式硬密封蝶閥主要外形連接尺寸（單位:mm）

公稱通經(DN)	主要尺寸			法蘭尺寸和螺栓規格
	主要尺寸			1.0MPa		1.6MPa		2.5MPa
	L	H	H1	D1	4-Ф－M	D1	4-Ф－M	D1	4-Ф－M
50	43	350	112	125	Ф18	125	Ф18	125	Ф18
65	46	370	115	145	Ф18	145	Ф18	145	Ф18
80	49	380	120	160	Ф18	160	Ф18	160	Ф18
100	56	420	138	180	Ф18	180	Ф18	190	Ф23
125	64	460	164	210	Ф18	210	Ф18	220	Ф27
150	70	555	175	240	Ф23	240	Ф23	250	Ф27
200	71	605	208	295	M20	295	M20	310	M24
250	76	680	243	350	M20	355	M24	370	M27
300	83	800	283	400	M20	410	M24	430	M27
350	92	835	310	460	M20	470	M24	490	M30
400	102	915	340	515	M24	525	M27	550	M33
450	114	960	380	565	M24	585	M27	600	M33
500	127	1020	410	620	M24	650	M30	660	M33
600	154	1225	470	725	M27	770	M33	770	M36
700	165	1355	550	840	M27	840	M33	875	M39
800	190	1470	640	950	M30	950	M36	990	M45
900	203	1545	710	1050	M30	1050	M36	1090	M45
1000	216	1795	770	1160	M33	1170	M39	1210	M52
1200	254	1965	890	1380	M36	1390	M45	1420	M52

連接方式：法蘭式
驅動方式：手動、蝸輪傳動、電動、氣動

性能參數

公稱通徑	50-1200
公稱壓力	殼體	2.4	5.0
	密封	1.6	3.0
介質溫度(℃ )	正常 -39℃~650℃
適用介質	淡水、污水、海水、蒸汽、煤氣、各種油品、各種酸堿
操作方式	手柄、蝸動、電動、氣動

參數

1	閥體	球默鑄鐵；不銹鋼；碳鋼；氟塑料
2	閥軸	碳鋼；不銹鋼
3	彈性圈	不銹鋼
4	閥板	球默鑄鐵(表面焊不銹鋼)；不銹鋼；氟塑料
5	法蘭蓋	碳鋼；不銹鋼
6	壓蓋	球默鑄鐵；不銹鋼；碳鋼
7	錐銷	不銹鋼；碳鋼
8	填料	石棉繩
9	襯套	青銅;氟塑料

規格 Size		A	B	C	D	F	N-M
mm	inch	A	B	C	D	AWSI 125/150	PN10	PN16	PN25	AWSI 125/150	PN10	PN16	PN25
50	2	75	130+30	32	12	120.7	125	125	125	4-5/8”-11	4-M16	4-M16	4-M16
65	21/2	85	135+30	32	14	137.7	145	145	145	4-5/8”-11	4-M16	4-M16	8-M16
80	3	95	155+30	32	15	152.4	160	160	160	4-5/8”-11	4-M16	8-M16	8-M16
100	4	110	165+30	32	16.5	190.5	180	180	190	8-5/8”-11	8-M16	8-M16	8-M20
125	5	125	185+30	32	17	215.9	210	210	220	8-3/4”-10	8-M16	8-M16	8-M20
150	6	150	220+35	32	19	241.3	240	240	250	8-3/4”-10	8-M20	8-M20	8-M20
200	8	172	245+35	38	30	298.5	295	295	310	8-3/4”-10	8-M20	12-M20	12-M20
250	10	210	285+35	38	40	362	350	355	370	12-7/8”-9	12-M20	12-M24	12-M27
300	12	246	325+40	38	40	431.8	400	410	430	12-7/8”-9	12-M20	12-M24	16-M27
350	14	282	370+40	45	44	476.3	460	470	490	12-1”-8	16-M20	16-M24	16-M30
400	16	355	370+40	51	44	539.8	515	525	550	16-1”-8	16-M24	16-M27	16-M33
450	18	380	395+40	51	44	577.9	565	585	600	16-1/8”-7	20-M24	20-M27	20-M33
500	20	420	435+45	64	54	635	620	650	660	20-1/8”-7	20-M24	20-M30	20-M33
600	24	482	500+45	70	50	749.3	725	770	770	20-1/8”-7	20-M27	20-M33	20-M36
700	28	560	575+45	72	34	-	840	840	875	-	24-M27	24-M33	24-M36
800	32	660	675+50	72	34	-	950	950	990	-	24-M30	24-M36	28-M42
900	36	730	745+50	77	30	1085.9	1050	1050	1090	32-11/2”-6	28-M30	28-M36	28-M42
1000	40	800	820+50	85	94	-	1160	1170	1210	-	28-M33	28-M39	28-M45
1200	48	950	975+50	95	100	-	1380	1380	1420	-	32-M36	32-M45	32-M52
