產品詳情：

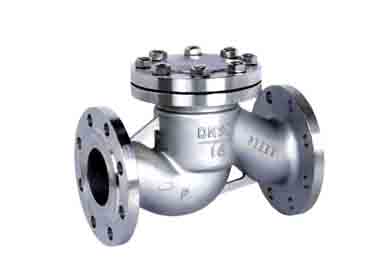

產品編號：升降式止回閥
一、用途及特點
本公司生產的H41H/W升降式止回閥嚴格按 GB12235 標準設計制造，閥瓣沿著中心定位作升降運動，襯套采用耐磨性能好，摩擦系數小的特殊材料制作，動作靈活可靠。密封性能優良。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
二、主要性能規范
| 試驗壓力 | 公稱壓力（ MPa ） | ||||
| 2.5 | 4.0 | 6.4 | 10.0 | ||
| 殼體試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 |
| 密封試驗 | 1.8 | 2.8 | 4.4 | 7.1 | 11.0 |
| 閥體材料 | WCB(C) | CF8(P) | CF 8M (R) | WC6 | WC9 |
| 工作溫度 | ≤ 425 | ≤ 100 | ≤ 100 | ≤ 550 | ≤ 550 |
| 適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 | 水、蒸汽 | 水、蒸汽 |
三、執行標準
設計制造： GB12235
結構長度： GB12221
連接法蘭： JB/T79-1994
試驗與檢驗： JB/T9092-1999
四、主要連接尺寸
| 公稱通徑 | PN1.6/2.5/4.0MPa | PN6.4MPa | PN10.0MPa | |||
| L | H | L | H | L | H | |
| DN32 | 180 | 100 | 260 | 160 | 260 | 165 |
| DN40 | 200 | 110 | 260 | 165 | 260 | 170 |
| DN50 | 230 | 115 | 300 | 170 | 300 | 175 |
| DN65 | 290 | 140 | 340 | 185 | 340 | 190 |
| DN80 | 310 | 170 | 380 | 205 | 380 | 235 |
| DN100 | 350 | 200 | 430 | 230 | 430 | 265 |
| DN125 | 400 | 230 | 500 | 265 | 500 | 310 |
| DN150 | 480 | 255 | 550 | 310 | 550 | 350 |
| DN200 | 600 | 285 | 650 | 350 | 650 | 400 |
